Bild- och Funktionsregistret, BFR

Aktuellt

Driftinformation 2025-12-30

Preliminära datum år 2026 då BFR växlar datacenter: 13/1, 27/1, 10/2, 24/2, 10/3, 24/3, 7/4, 21/4, 5/5, 19/5, 2/6

Informationsvisaren 2025-12-30

Uppgradering av Informationsvisaren är framflyttad. En bugg hittades i nya version 11.6 och därför fick planerad uppgradering avbrytas. Ny version ska vara tillgänglig under våren 2026

Adminportalen 2025-12-30

Inget nytt

Samverkansportalen 2025-12-30

Det pågår ständigt förbättringsarbete i Samverkansportalen, så utveckling och uppdateringar sker med jämna mellanrum. Anslutningen av Unilabs mot Samverkansportalen pågår. Planen är att börja skicka digitala remisser från SU till Unilabs under kvartal 1.

Övrigt 2025-12-30

Projektet att ansluta patologin inom VGR till BFR pågår. Migrering av historisk data har startat och all nyproduktion lagras i BFR.

SECTRA system inte har kunnat läsa formatet comprahensiv. Därför pågår konvertering av gamla svarsrapporter från format comprahensiv SR till Basic SR. Arbetet förväntas vara klart i mitten av februari 2026.

Det har startat ett pilotprojekt inom gynverksamheten i VGR där tre utvalda gynverksamheter kommer lagra sina ultraljudsbilder i BFR under en utvärderingsperiod.

Bild- och funktionsregistret, BFR, är ett nav för lagring och distribution av medicinsk bild, (bilder med tillhörande dokumentation). Förutom arkivtjänsten finns webbapplikationer för informationsvisning, samarbete och administration.

Nuvarande tjänst är en vidareutveckling av första upplagan av BFR, som etablerades redan 2008, och som då fungerade som ett regionalt långtidsarkiv.

Idag fungerar tjänsten både som ett regionalt långtidsarkiv och som yta för distribution av sammanhållen dokumentation inom medicinsk bild, så som bildinformation och textuell remiss- och svarsinformation. BFR är ett nav inom bild- och funktionsmedicinsk verksamhet inom Västra Götaland, både offentlig och privat verksamhet samt för Folktandvården. De lagrar all sin produktion av medicinska bilder samt tillhörande remiss/svar i BFR.

BFR-anslutna produktionssystem har åtkomst till sammanhållen information direkt via sitt anslutna system. Andra verksamheter utanför bild- och funktionsmedicin har åtkomst till informationen i BFR via ett flertal olika bildvisare utifrån behov, som exempelvis BFR Informationsvisare, AGFA Xero, SECTRA IDS7 samt olika bildbehandlingssystem.

VGR:s intention och strategi är att all typ av medicinsk bild i framtiden ska lagras och distribueras via BFR. Som ett steg i den riktningen lagras och distribueras sedan våren 2021 även regionens kardiologiska ultraljudsundersökningar via tjänsten. Sedan oktober 2025 lagrar även patologin inom VGR sin produktionsdata i BFR. Diverse pilotprojekt initieras löpande för att utreda fler anslutningsmöjligheter för nya och andra andra bildproducerande verksamheter, exempelvis videolagring och andra typer av ultraljudsverksamheter.

BFR innefattar följande komponenter:

  • Bastjänst: Detta är BFR:s kärnkomponent. Bastjänsten är ett VNA, Vendor Neutral Archive, som har funktionalitet för lagring och distribution av stora mängder DICOM-bilder och tillhörande RIS-information (HL7). De BFR-anslutna produktionssystemen både lagrar och hämtar kontinuerligt information från arkivet för att kunna bedriva daglig diagnostisk verksamhet. Arkivet tar löpande emot statusuppdateringar av remisser, undersökningar och svar från de anslutna systemen. Arkivet innehåller drygt 40 miljoner undersökningar. Den lagrade informationen är basen för de övriga BFR-tjänsterna. Bastjänsten har även kapacitet att lagra och distribuera non-DICOM.
  • Informationsvisaren: En webbapplikation som ger åtkomst till bilder och tillhörande remissinformation. Bildvisaren stödjer funktionalitet för enklare granskning av stillbild, 3D-volymer och rörlig bild. Applikationen ger även möjlighet att följa status från beställd remiss till signerat svar för en given patient. Applikationen är i huvudsak ämnad för användare som i sitt dagliga arbete behöver åtkomst till medicinsk bild (och tillhörande bildinformation). Via informationsvisaren har användaren åtkomst till både DICOM och HL7-information.
  • Administrationsportalen: En webbapplikation för systemförvaltning BFR och lokala administratörer för de BFR-anslutna bildproducerande verksamheterna. Åtkomsten till datat styrs så att användarna enbart har åtkoms till sin verksamhetsdata för hantering.
    • Webbapplikationen Samverkansportalen är sedan maj 2024 en del av Administrationsportalen. Applikationen används för samverkan inom bild- och funktionsmedicinsk verksamhet. Tjänsten används av medicinska sekreterare inom radiologin för att sända utförda undersökningar vidare för distansgranskning samt för att flytta remiss till annan utförare.  Applikationen kräver SITHS-kortsinloggning.
    • Rättning DICOM, HL7 och XDS
    • HL7 errorportal. Rättning av RIS-metadatat som inte följer BFR:s informationsmodell. Varje anslutet system har sin egen errorporta där anslutna systemets administratörer rättar sin produktionsdata hjälp av BFR-förvaltningen.
    • Dicom Sänd, vidaresändning av DICOM undersökningar externt VGR för de regioner som idag saknar koppling till SECTRA IEP.
    • Monitorering av tjänsten BFR
    • Registrering referensdata

En beskrivning av olika delar i BFR

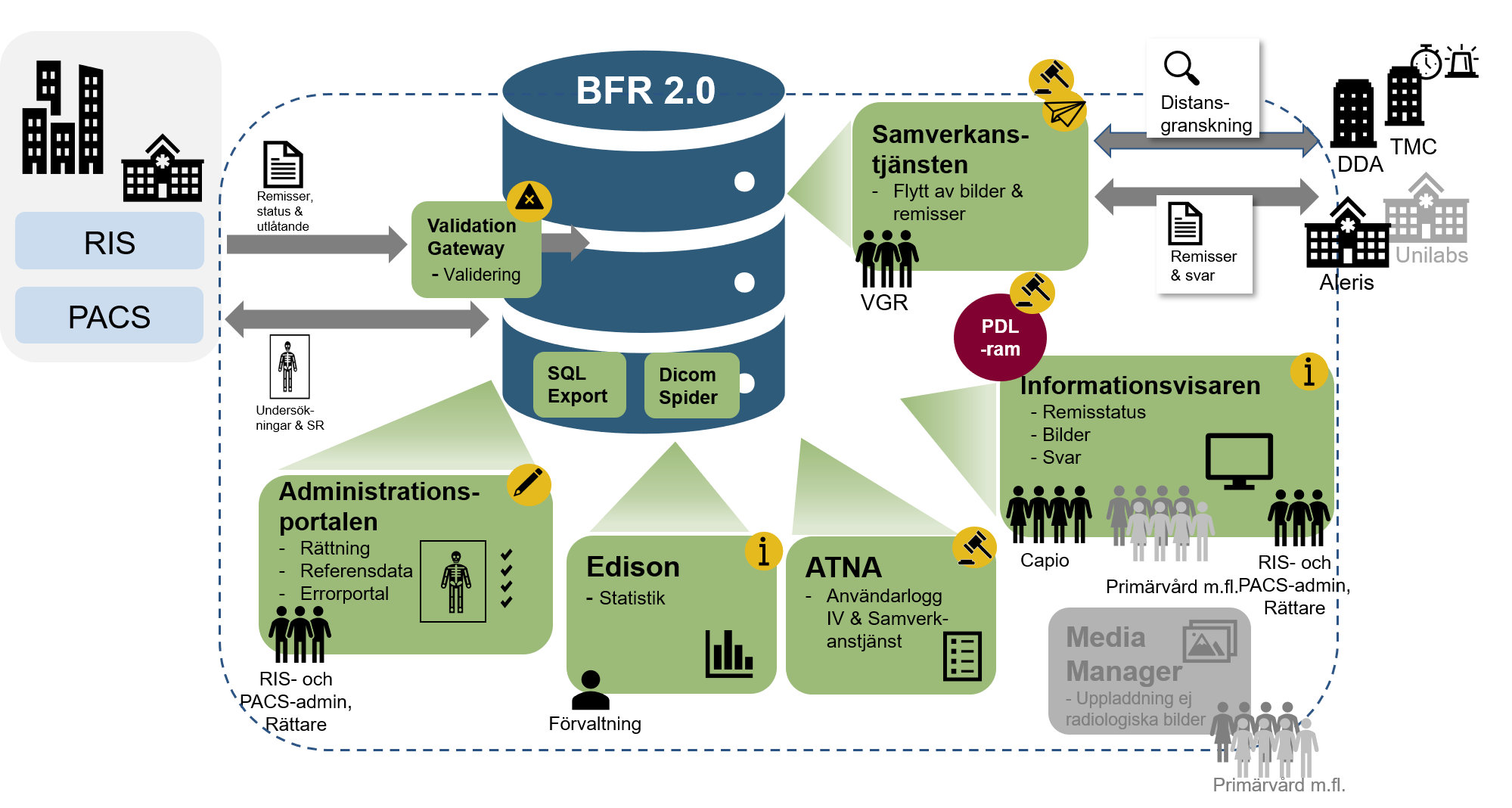

Bild över system och funktioner i BFR (Bild- och Funktionsregistret)
Klicka på bilden för att få den större samt läs mer om bilden genom att expandera fältet nedan

Läs mer om bild över system och funktioner i BFR

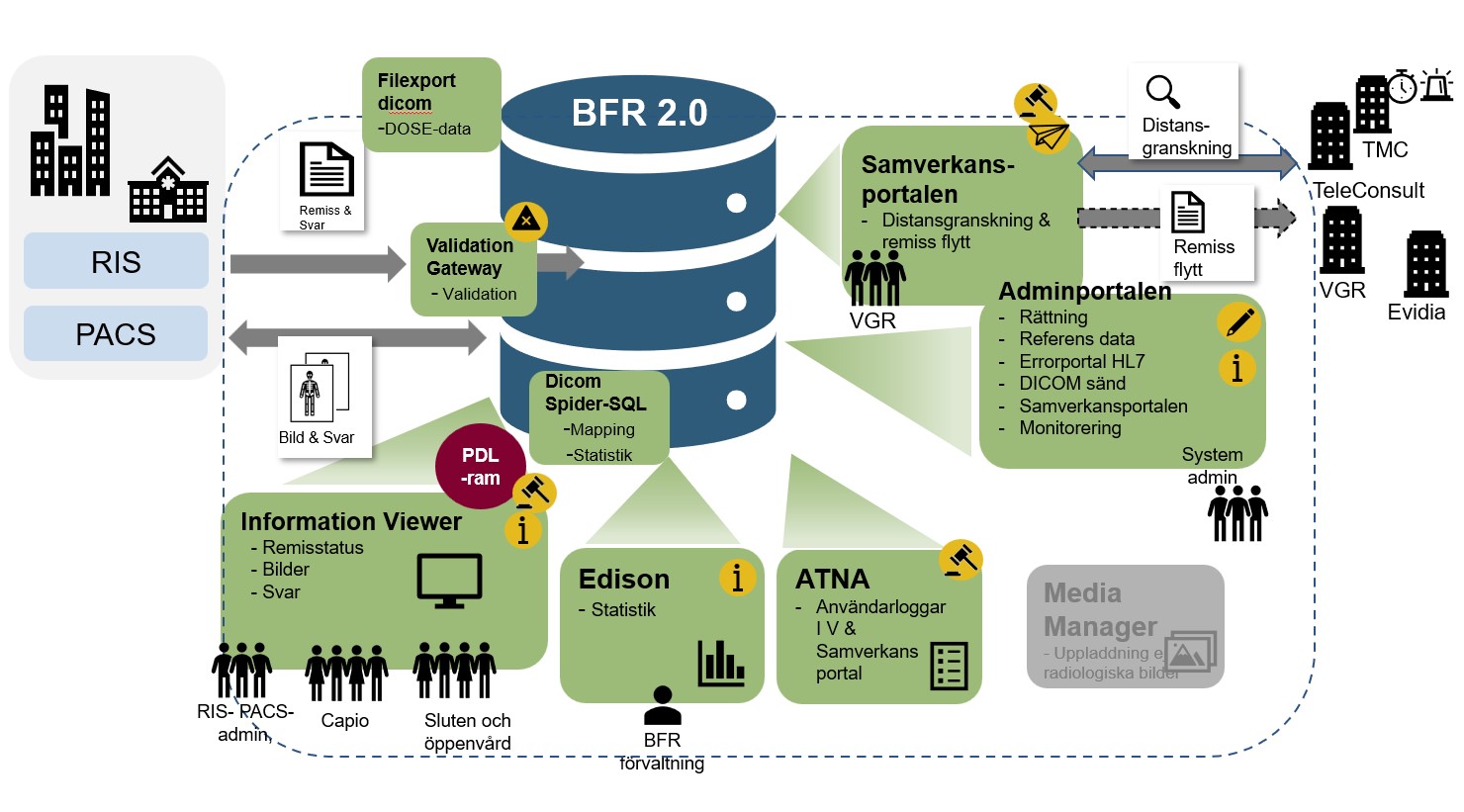

Bilden beskriver tjänsten BFR. Databasen BFR 2,0, ett kluster av databaser, är själva navet för både produktion och konsumtion av medicinsk bild. I databasen finns främst all radiologisk bildinformation som producerats inom Västra Götalandsregionen. Bilden illustrerar också tillhörande applikationer och flöden som är kopplade till tjänsten.

Det radiologiska flödet startar till höger i bild, när det lokala BFR-anslutna radiologiska informationssystemet, RIS, skickar uppdaterad remissinformation till BFR:s dokumentdatabas med startstatusen ”remissen mottagen” fram till status ”slut signerat”. Undersökningen utförs och granskas via det lokala systemets bildarkiv, PACS, för att därefter skickas vidare till BFR:s bilddatabas. I BFR:s databas knyts sedan bilder och tillhörande remissinformation ihop till en undersökning.

Innan RIS-informationen kommer in i dokumentdatabasen kontrolleras den i en komponent som heter Validation Gateway. Undersökningens metadata måste följa angivet format och avviker datat enligt specifikation fångas det upp av Validation Gateway. Felen som fastnar kan ses och administreras beroende på fel antingen i det lokala produktionssystemet eller i BFR:s Administrationsportal högst upp till höger i bild. I Administrationsportalens errorportal kan systemförvaltare och administratörer rätta och skicka om informationen så att den slutligen lagras i databasen. De personer som använder Administrationsportalen är BFR-förvaltningen samt lokala administratörer hos de bildproducerande verksamheterna.

Komponenten Edison är ett verktyg för att analysera data inom tjänsten, till exempel hur många undersökningar som en producent skickat under en viss tid eller hur många användare som är inne i en viss komponent.

Bredvid Edison hittar man komponenten ATNA som hanterar loggar från Informationsvisaren som är PDL-anpassad. Komponenten Informationsvisaren (till vänster i bild). Loggarna återger vad en specifik användare gjort med en specifik undersökning under ett specifikt tidsintervall.

Informationsvisaren till vänster i bild är den komponent som man använder för att titta på informationen i BFR databasen. Användaren söker på patientens personnummer och får på så sätt åtkomst till patientens alla undersökningar, bilder, remisser och utlåtande som finns lagrade i BFR sedan 2008. Remissens/undersökningens svarsinformation är snabbare tillgänglig för användaren via Informationsvisaren än via annat BFR anslutet RIS/PACS då Informationsvisaren kontinuerligt uppdateras med ny RIS Information. Denna komponent är PDL-anpassad vilket betyder att applikationen har tekniska funktioner så att kraven enligt Patientdatalagen uppfylls.

Längst upp till höger ser man komponenten Samverkansportalen som numera är inkluderad i Administrationsportalen. Samverkansportalen används för att skicka undersökningar för distansgranskning, dvs när VGR inte har kapacitet att granska och skriva utlåtande så köper VGR denna tjänst av extern part. Den används även för flytt av remiss, det vill säga när VGR inte har kapacitet att genomföra undersökningar så skickas remissen vidare till extern part som tar över ansvaret för remissen, dvs genomför undersökningen och granskar den.

Mitt i databasen som syns i mitten på bilden visas komponenterna SQL-Export och Dicom Spider, dessa komponenter används av förvaltningen för internt arbete; t ex till att göra dataexporter, felsökning mm.

 Högst upp till höger kopplat till databasen visas, File export dicom. Via BFR:s databas överförs kontinuerligt nyproducerade undersökningars DOSE-data till ett doshanteringssystem. DOSE-data används för att bland för uppföljning av stråldoser som genererats inom VGR/år. Datat används också vid patientens dosplanering inför en radiologisk undersökning.

Längst ner till höger ser vi en utgråad komponent som heter Media Manager. Denna komponent kan användas till att spara icke radiologiska bilder i BFR. Tjänsten är inte i drift i nuläget.
